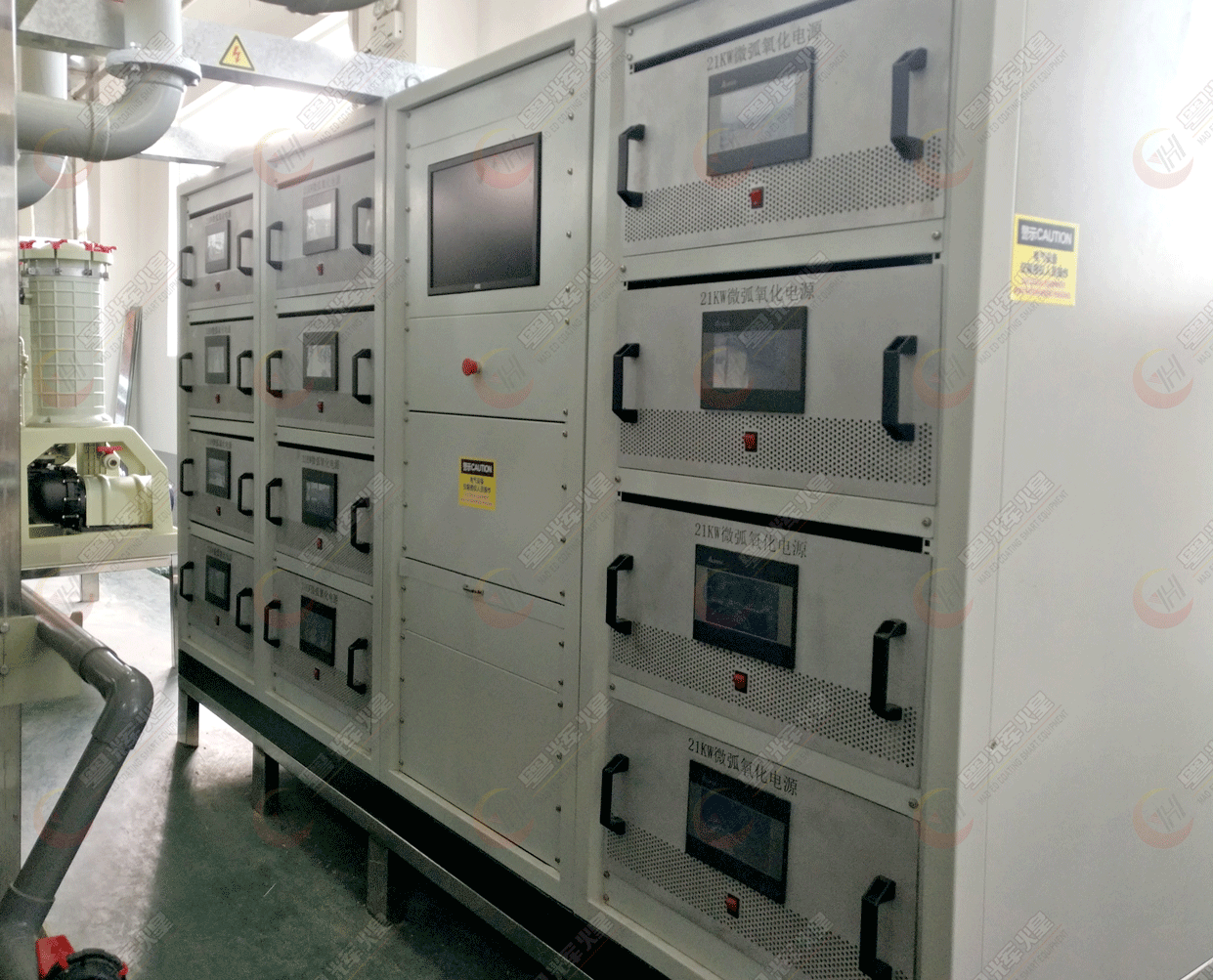

12臺模塊化電源并聯輸出(12*24KW),以PLC+工控機+自動控制程序進行管理及監控,構成智能微弧氧化電源系統。
? 主控器一套:由DSP數字芯片設計編程,上位機顯示與操作,實現自由控制下游電源的數量,可以控制多個輸出單元并聯疊加輸出(最多16臺),輸出控制為高速光纖傳輸,確保多臺電源脈沖同步輸出;
? 單臺電源輸出:采用全開關高頻逆變電路,輸出級用大功率IGBT管作斬波模塊。額定功率24KW,可實現恒流控制,輸出電壓:空載1000V、帶載0-800V,輸出平均電流:0.5-30A,輸出脈寬:100-1000us,輸出頻率50-3000Hz,輸出最大峰值電流500A。輸入電壓:三相四線380V 50Hz。電源采用風冷方式,并加裝感溫探頭,防止溫差過大;具有過流、短路、過壓、超溫(IGBT工作溫度)及缺相保護;
? 十二臺電源并聯單向輸出特性:恒流控制,最大帶載電壓800V,最大帶載平均電流360A,最大帶載峰值電流6000A,輸出脈寬:100-1000us,輸出頻率50-3000Hz;
? 并聯輸出電源數可視現場工況由客戶自行設定,即加工量較小時可選擇少于12臺輸出,減少電能損耗。
? 十二臺電源并聯雙向輸出特性:
輸出功率單元接線方式: | 技術參數: |
11正1負: 11臺電源正輸出端接工件(陽極),負輸出端接槽內不銹鋼(陰極),1臺電源正輸出端接槽內不銹鋼(陰極),負輸出端接工件(陽極)。 | 1、最大帶載電壓800V; 2、最大帶載平均電流+330A/-30A,最大帶載峰值電流+5500A/-500A; 3、輸出脈寬:100-1000us; 4、輸出頻率:50-3000Hz。 |
10正2負: 10臺電源正輸出端接工件(陽極),負輸出端接槽內不銹鋼(陰極),2臺電源正輸出端接槽內不銹鋼(陰極),負輸出端接工件(陽極)。 | 1、最大帶載電壓800V; 2、最大帶載平均電流+300A/-60A,最大帶載峰值電流+5000A/-1000A; 3、輸出脈寬:100-1000us; 4、輸出頻率:50-3000Hz。 |
9正3負: 9臺電源正輸出端接工件(陽極),負輸出端接槽內不銹鋼(陰極),3臺電源正輸出端接槽內不銹鋼(陰極),負輸出端接工件(陽極)。 | 1、最大帶載電壓800V; 2、最大帶載平均電流+270A/-90A,最大帶載峰值電流+4500A/-1500A; 3、輸出脈寬:100-1000us; 4、輸出頻率:50-3000Hz。 |
8正4負: 8臺電源正輸出端接工件(陽極),負輸出端接槽內不銹鋼(陰極),4臺電源正輸出端接槽內不銹鋼(陰極),負輸出端接工件(陽極)。 | 1、最大帶載電壓800V; 2、最大帶載平均電流+240A/-120A,最大帶載峰值電流+4000A/-2000A; 3、輸出脈寬:100-1000us; 4、輸出頻率:50-3000Hz。 |
7正5負: 7臺電源正輸出端接工件(陽極),負輸出端接槽內不銹鋼(陰極),5臺電源正輸出端接槽內不銹鋼(陰極),負輸出端接工件(陽極)。 | 1、最大帶載電壓800V; 2、最大帶載平均電流+210A/-150A,最大帶載峰值電流+3500A/-2500A; 3、輸出脈寬:100-1000us; 4、輸出頻率:50-3000Hz。 |
6正6負: 6臺電源正輸出端接工件(陽極),負輸出端接槽內不銹鋼(陰極),6臺電源正輸出端接槽內不銹鋼(陰極),負輸出端接工件(陽極)。 | 1、最大帶載電壓800V; 2、最大帶載平均電流+180A/-180A,最大帶載峰值電流+3000A/-3000A; 3、輸出脈寬:100-1000us; 4、輸出頻率:50-3000Hz。 |
5正7負: 5臺電源正輸出端接工件(陽極),負輸出端接槽內不銹鋼(陰極),7臺電源正輸出端接槽內不銹鋼(陰極),負輸出端接工件(陽極)。 | 1、最大帶載電壓800V; 2、最大帶載平均電流+150A/-210A,最大帶載峰值電流+2500A/-3500A; 3、輸出脈寬:100-1000us; 4、輸出頻率:50-3000Hz。 |
4正8負: 4臺電源正輸出端接工件(陽極),負輸出端接槽內不銹鋼(陰極),8臺電源正輸出端接槽內不銹鋼(陰極),負輸出端接工件(陽極)。 | 1、最大帶載電壓800V; 2、最大帶載平均電流+120A/-240A,最大帶載峰值電流+2000A/-4000A; 3、輸出脈寬:100-1000us; 4、輸出頻率:50-3000Hz。 |
3正9負: 3臺電源正輸出端接工件(陽極),負輸出端接槽內不銹鋼(陰極),9臺電源正輸出端接槽內不銹鋼(陰極),負輸出端接工件(陽極)。 | 1、最大帶載電壓800V; 2、最大帶載平均電流+90A/-270A,最大帶載峰值電流+1500A/-4500A; 3、輸出脈寬:100-1000us; 4、輸出頻率:50-3000Hz。 |
2正10負: 2臺電源正輸出端接工件(陽極),負輸出端接槽內不銹鋼(陰極),10臺電源正輸出端接槽內不銹鋼(陰極),負輸出端接工件(陽極)。 | 1、最大帶載電壓800V; 2、最大帶載平均電流+60A/-300A,最大帶載峰值電流+1000A/-5000A; 3、輸出脈寬:100-1000us; 4、輸出頻率:50-3000Hz。 |
1正11負: 1臺電源正輸出端接工件(陽極),負輸出端接槽內不銹鋼(陰極),11臺電源正輸出端接槽內不銹鋼(陰極),負輸出端接工件(陽極)。 | 1、最大帶載電壓800V; 2、最大帶載平均電流+30A/-330A,最大帶載峰值電流+500A/-5500A; 3、輸出脈寬:100-1000us; 4、輸出頻率:50-3000Hz。 |
