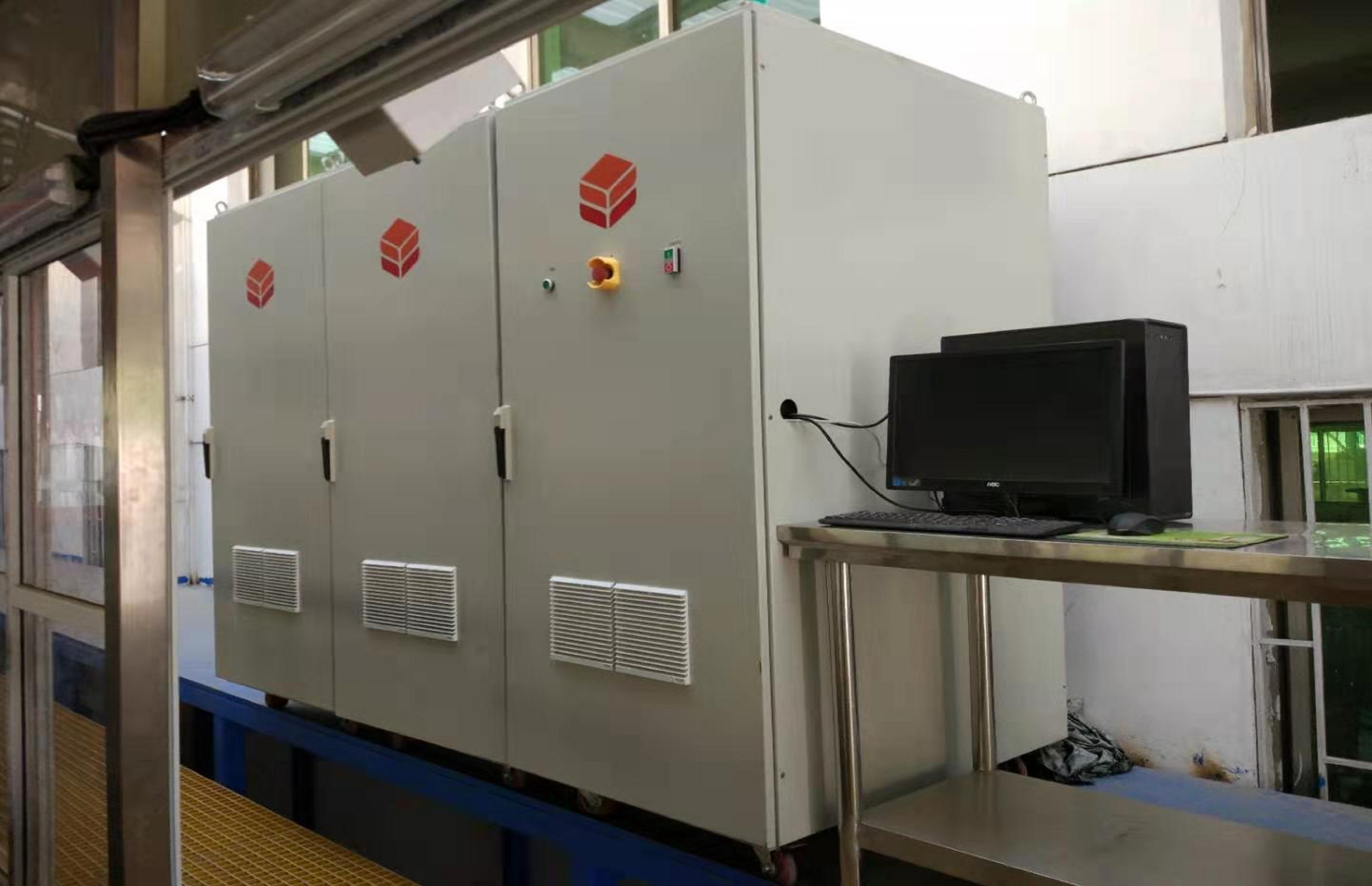

8臺模塊化電源并聯輸出(8*24KW),以PLC+工控機+自動控制程序進行管理及監控,構成智能微弧氧化電源系統。
? 主控器一套:由DSP數字芯片設計編程,上位機顯示與操作,實現自由控制下游電源的數量,可以控制多個輸出單元并聯疊加輸出(最多16臺),輸出控制為高速光纖傳輸,確保多臺電源脈沖同步輸出;
? 單臺電源輸出:采用全開關高頻逆變電路,輸出級用大功率IGBT管作斬波模塊。額定功率24KW,可實現恒流控制,輸出電壓:空載1000V、帶載0-800V,輸出平均電流:0.5-30A,輸出脈寬:100-1000us,輸出頻率50-3000Hz,輸出最大峰值電流500A。輸入電壓:三相四線380V 50Hz。電源采用風冷方式,并加裝感溫探頭,防止溫差過大;具有過流、短路、過壓、超溫(IGBT工作溫度)及缺相保護;
? 八臺電源并聯單向輸出特性:恒流控制,最大帶載電壓800V,最大帶載平均電流240A,最大帶載峰值電流4000A,輸出脈寬:100-1000us,輸出頻率50-3000Hz;
? 并聯輸出電源數可視現場工況由客戶自行設定,即加工量較小時可選擇少于8臺輸出,減少電能損耗。
? 八臺電源并聯雙向輸出特性:
輸出功率單元接線方式: | 技術參數: |
8臺電源正輸出端接工件(陽極),負輸出端接槽內不銹鋼(陰極)。 | 1、最大帶載電壓800V; 2、最大帶載平均電流240A,最大帶載峰值電流4000A; 3、輸出脈寬:100-1000us; 4、輸出頻率:50-3000Hz。 |
